Нужен ли фундамент под вагонные весы: требования к пути и монтаж датчиков на действующий рельс
Фундамент под вагонные весы нужен, если у весов есть весовая платформа: её врезают в путь и ставят на железобетонный фундамент или, в исполнении «без фундамента», на раму либо плиты на щебёночном основании. Весам с тензодатчиками на шейке действующего рельса фундамент не нужен — так устроена система СЖДК: её монтируют на прямолинейном участке пути без уклонов, в промежутках между составами, 4–8 ч на одну линию взвешивания.
- Фундамент или подготовленное основание нужны весам с весовой платформой, которую врезают в путь. У весов с датчиками на действующем рельсе измерительным элементом служит сам рельс на обычных шпалах, путь не разбирают.
- Условие установки СЖДК — прямолинейный участок магистрального пути без уклонов. Числовые допуски на длину прямой и уклон в опубликованных документах не приведены: их уточняют для конкретного участка.
- Работы на линии: зачистка, шлифовка, обезжиривание и разметка шейки рельса, наклейка тензодатчиков, удаление щебня между шпалами, кабель-канал под основаниями рельсов. Одна линия взвешивания — 4–8 ч, без длительной остановки движения.
- После монтажа датчики калибруют испытательным устройством, затем система проходит поверку по методике МП 204-08-2016.
- Точность задаётся числом линий и скоростью: ±0,3 % — четыре линии взвешивания, ±1,0 % — одна линия, обе величины при скорости 0–10 км/ч.
Когда вагонным весам нужен фундамент
Фундамент — не обязательная часть вагонных весов, а следствие конструкции. Если нагрузку от колеса воспринимает отдельное грузоприёмное устройство — весовая платформа, — её врезают в путь: участок пути разбирают и закрывают для движения, платформу ставят на железобетонный фундамент или на металлическую раму либо плиты на уплотнённом щебёночном основании [8]. Строительство фундамента под вагонные весы в этом случае — отдельный этап строительных работ, который выполняют до установки платформы. Если нагрузку воспринимает сам рельс действующего пути, отдельное основание не требуется: датчики крепят к рельсу, который уже лежит на шпалах.
По способу установки вагонные весы делятся на пять классов конструкций. Производители и их сроки монтажа в таблице не приводятся: сравнение идёт только по тому, что происходит с путём.
| Класс конструкции | Что делают с путём | Основание |
|---|---|---|
| Весовая платформа на фундаменте | Участок пути разбирают, платформу врезают в путь | Железобетонный фундамент |
| Весовая платформа «без фундамента» | Участок пути разбирают, платформу врезают в путь | Рама или плиты на уплотнённом щебёночном основании |
| Весовой рельс-вставка | Участок рельса заменяют весовым рельсом со встроенными датчиками | Шпалы пути |
| Весовые шпалы | Шпалы участка заменяют весовыми, рельсы укладывают на них | Весовые шпалы на балласте |
| Датчики на действующем рельсе (СЖДК) | Путь не разбирают: датчики наклеивают на шейку рельса между шпалами | Существующие рельсы и шпалы |
Термин «бесфундаментные весы» в каталогах обычно обозначает вторую строку таблицы — платформу на раме или плитах [8]. Фундамента у такой конструкции нет, но участок рельсов на время установки всё равно разбирают.
Для сети ОАО «РЖД» последствия выбора конструкции закреплены в нормативе. Для одиночной смены рельсов Инструкция по обеспечению безопасности движения поездов при производстве путевых работ указывает, что основные работы проводятся «в „окно“ с закрытием участка пути (перегона)… для движения поездов» (табл. 2.7, п. 5, примечание 2) [6]. Поэтому весы, у которых участок рельса заменяют весовым, на путях ОАО «РЖД» монтируют в «окно».
Монтаж без разборки пути и взвешивание без остановки поезда — разные свойства. Взвешивание в движении без расцепки вагонов обеспечивают динамические весы разных классов конструкции, в том числе платформенные; от класса зависит способ монтажа [8].
Рельс вместо платформы: как устроены весы без фундамента
В системе СЖДК весовой платформы нет. Регистрирующие нагрузку сенсоры устанавливаются на находящихся в эксплуатации стандартных рельсах магистрального пути, уложенных на обычные шпалы [1]. Принцип действия — тензометрическое преобразование деформаций рельса под колёсной нагрузкой в электрический сигнал, пропорциональный нагрузке [4].

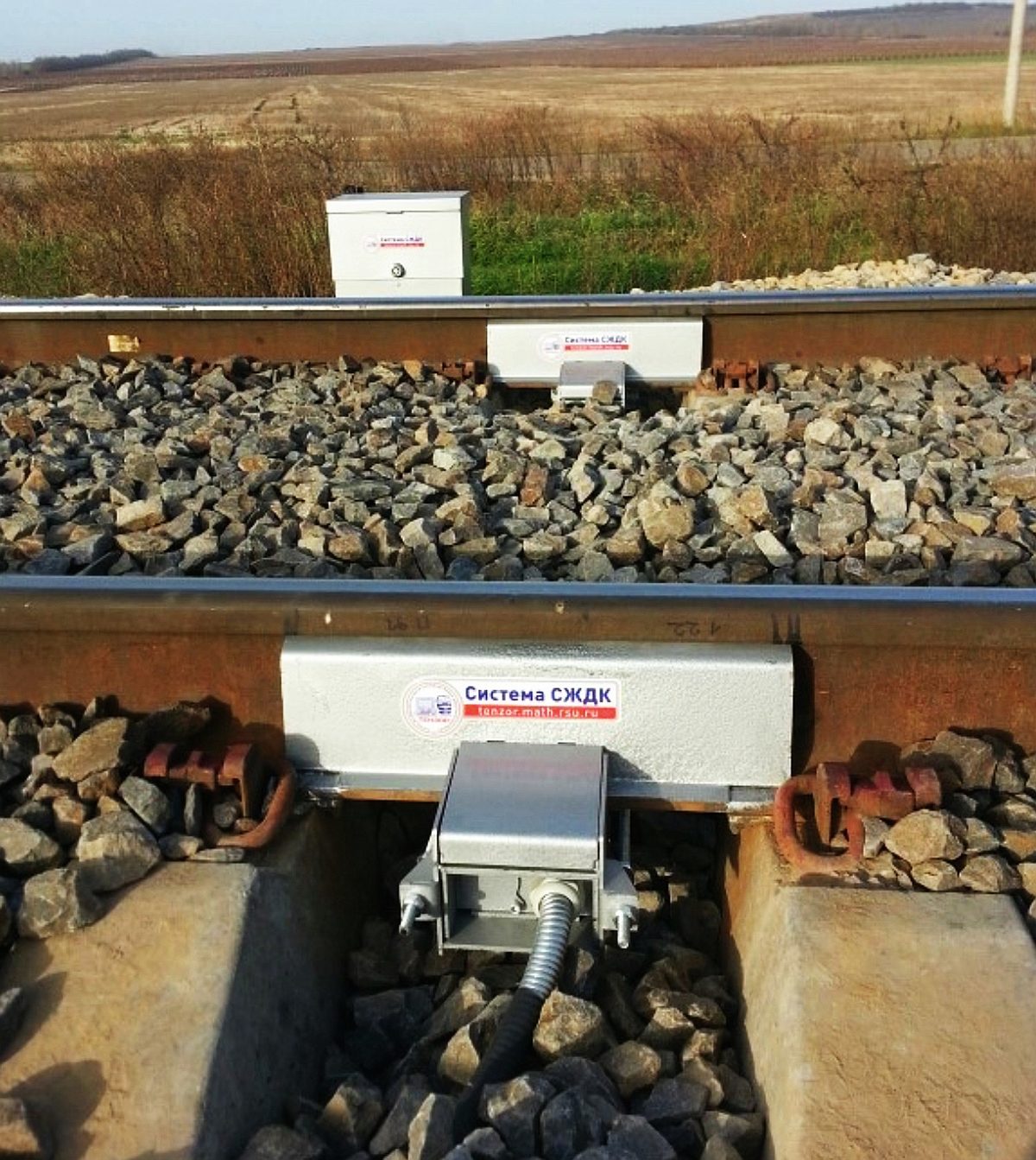

Тензорезисторные датчики деформации закрепляют на шейке рельса клеевым соединением — симметрично с обеих сторон, группами по две пары на соседних рельсах, в промежутке между соседними шпалами. Группы на двух рельсах образуют линию взвешивания, перпендикулярную направлению движения [2; 4]. Место наклейки выбрано там, где сдвиговые деформации шейки максимальны, когда колесо находится между шпалами. По данным публикации 2015 года, в этой зоне продольные деформации от изгиба рельса, искажающие полезный сигнал, не превышают 4 %, а сдвиговые изменяются не более чем на 5 % [4].
Система комплектуется одной, двумя или четырьмя линиями взвешивания [1]. При нескольких линиях расстояние между двумя ближайшими линиями соответствует расстоянию между осями тележки вагона, а расстояние до следующих двух линий — расстоянию между тележками [4]. Нагрузка от каждого колеса измеряется многократно, и терминал рассчитывает статистически достоверные значения колёсных и осевых нагрузок [1; 4]. Поэтому погрешность зависит от числа линий и скорости: ±1,0 % — одна линия, ±0,3 % — четыре линии, обе величины при скорости 0–10 км/ч [1]. Полная таблица пределов допускаемой погрешности — на странице системы СЖДК.
Рельсовый датчик СЖДК.ДТ, по описанию на сайте компании, монтируется на эксплуатируемых и строящихся путях на все стандартные типы рельсов «без вмешательства в конструкцию путей»; установочный размер зоны контроля датчика — не более 0,35 м [3].
Условия установки и требования к участку пути
Прямой участок без уклонов
Описание системы задаёт одно геометрическое условие: монтаж СЖДК производится на прямолинейном участке магистрального рельсового пути без уклонов [1]. Путь в зоне контроля должен соответствовать установленным техническим требованиям к станционным и перегонным железнодорожным путям [3].
Числовых допусков — минимальной длины прямой до и после линий взвешивания, предельного уклона — ни описание системы от 27.09.2026, ни страницы системы и датчика на сайте компании не содержат. Для конкретного участка их нужно запросить при расчёте, до проектирования.
Отдельного обоснования требования в описании нет. Факторы, от которых помимо скорости зависит погрешность взвешивания в движении, перечислены в публикации К. Исаева: равномерность проезда (разгон и торможение перераспределяют нагрузку между осями, поскольку центр масс транспортного средства расположен выше уровня пути), состояние пути перед измерительным участком — для железной дороги автор называет качество стыков рельсов, — и качество монтажа измерительного устройства [5]. При выборе участка их стоит проверить на месте: стыки рельсов в зоне будущих линий и режим, в котором составы проходят участок.
Электрическая развязка рельсов и автоматика
Датчики стоят на обеих нитях пути, поэтому важна электрическая развязка. По описанию датчика СЖДК.ДТ, при работе двух датчиков на смежных рельсах должна исключаться возможность электрического контакта между рельсами; основные компоненты соединяются через устройства гальванической развязки, а монтаж выполняется без вмешательства в электротехнические характеристики действующих систем автоматики на участке [3].
Оборудование у пути и кабельная трасса

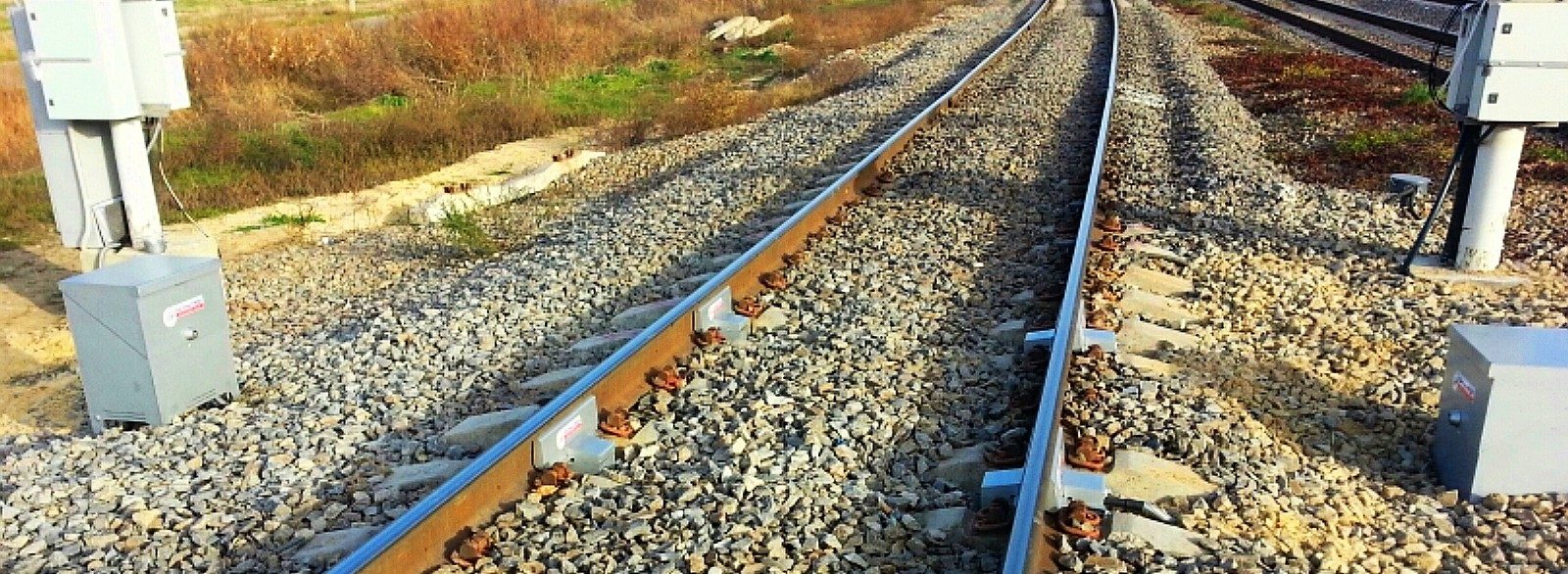

Каждая линия взвешивания содержит два программируемых контроллера — по одному на рельс — в изотермическом путевом ящике и адаптер, который обеспечивает электропитание, управление и передачу данных на компьютерный терминал [2]. Кабели датчиков — влагонепроницаемые экранированные, в защитном металлическом кабель-канале под основаниями рельсов [1]. Сводные условия установки — в таблице.
| Параметр | Значение |
|---|---|
| Участок пути | Прямолинейный, без уклонов, магистральный путь |
| Верхнее строение пути | Стандартные рельсы в эксплуатации на обычных шпалах |
| Состояние пути в зоне контроля | По техническим требованиям к станционным и перегонным путям |
| Взвешиваемые вагоны | 2, 4, 6 и 8 осей; нагрузка на колесо 0,5–15 т |
| Скорость | Взвешивание — до 30 км/ч; транзитный проезд — до 200 км/ч |
| Кабельная линия электропитания и связи | До 1000 м |
| Потребляемая мощность | Не более 260 Вт |
| Рабочие температуры весов | От −40 до +50 °C |
| Монтаж | 4–8 ч на одну линию взвешивания, в промежутках между составами |
Наклейка тензодатчиков на рельс: состав работ
Работы на линии взвешивания по описанию системы включают [1]:
- зачистку, шлифовку и обезжиривание шейки рельса, разметку мест наклейки тензодатчиков;
- наклейку тензодатчиков на шейку с обеих сторон рельса в промежутке между шпалами — на клеевое соединение [4];
- удаление щебня из межшпального пространства;
- монтаж под основаниями рельсов на специальных кронштейнах защитного металлического кабель-канала;
- укладку в кабель-канал влагонепроницаемых экранированных кабелей датчиков.
Датчики герметизированы и закрыты обрезиненными крышками из коррозионно-стойких материалов, которые защищают их от механических повреждений [3]. Конструкцию пути не меняют: датчик монтируется «без вмешательства в конструкцию путей» [3].
Установка оборудования одной линии взвешивания занимает 4–8 ч и производится без длительной остановки движения [1]. Время указано для одной линии; общий срок для конфигурации из двух или четырёх линий уточняется при расчёте.
Движение поездов во время монтажа
Описание системы фиксирует режим работ двумя формулировками: монтаж ведётся «в промежутках между прохождением железнодорожных составов», установка — «без длительной остановки движения» [1]. Формулировка документа — «без длительной остановки», а не «без остановки»: работы на рельсе ведутся в интервалах между поездами.
Как такие работы оформляются, определяет владелец пути [8]. Для путей ОАО «РЖД» Инструкция по обеспечению безопасности движения поездов при производстве путевых работ разделяет работы с закрытием перегона (пути) и работы в интервалах между поездами (п. 2.3) [6]; наклейка датчиков на шейку рельса в ней отдельно не описана [8]. Поэтому режим производства работ на конкретном участке — в интервалах между поездами или в «окно» — согласуют с владельцем инфраструктуры заранее, на этапе проекта. На путях необщего пользования порядок устанавливает их владелец.
Число линий определяет и точность, и объём работ на пути: время 4–8 ч указано для одной линии [1]. Этапы работ на объекте — от обследования пути до поверки — показаны в разделе «Монтаж» на странице СЖДК.
После монтажа: калибровка и поверка
После монтажа датчики калибруют испытательным устройством. В публикации 2015 года процедура описана так: устройство устанавливают на измерительный рельс, нагружающий пуансон располагают посередине между двумя группами тензодатчиков и выполняют серию нагружений, смещая точку приложения нагрузки вдоль рельса в диапазоне ±200 мм от исходного положения [4].
При нагрузке P = 5 т на графике зависимости показаний от точки приложения получается горизонтальный участок — зона стабильности: в пределах ±70 мм от середины измерительного участка суммарные показания тензодатчиков остаются постоянными. Это подтверждает, что датчики наклеены в правильном месте и линия взвешивания готова к метрологической поверке и эксплуатации [4].
Тип средства измерений «Системы весового железнодорожного контроля СЖДК» внесён в Госреестр СИ под № 66305-16; поверка выполняется по методике МП 204-08-2016 [7].
Что подготовить к расчёту
Для оценки участка и конфигурации нужны данные, которые есть у службы пути предприятия:
- план и профиль участка: есть ли прямая без уклонов в нужном месте пути [1];
- тип рельсов и шпал, состояние стыков рельсов в зоне будущих линий [1; 5];
- владелец пути — ОАО «РЖД» или предприятие — и порядок допуска к работам [6; 8];
- типы вагонов и число осей: система рассчитана на вагоны с 2, 4, 6 и 8 осями и нагрузку на колесо 0,5–15 т [1];
- скорость прохода составов и требуемая погрешность — от них зависит число линий взвешивания [1];
- расстояние от пути до помещения с терминалом (кабельная линия — до 1000 м) и точка подключения электропитания (потребляемая мощность — не более 260 Вт) [1].
Вопросы, на которые в опубликованных документах нет числового ответа, — длину прямой и допустимый уклон — укажите в комментарии к опросному листу: их уточняют для конкретного участка.
Рассчитаем СЖДК под ваш путь
Опишите участок и вагонопоток в опросном листе — подберём число линий взвешивания и оценим объём монтажа. Одна линия монтируется за 4–8 ч в промежутках между составами.
Рассчитать стоимость Этапы монтажаИсточники
